200 mm bis 630 mm lichte Weite

Doppelpendelklappen motorisch gesteuert oder gewichtbelastet

Die Doppelpendelklappen im wesentlichen bestehend aus:

  • Gehäuse aus Stahlblech mit: abschraubbarer Seitenwand,
  • einem Reinigungsdeckel, Anschlußflanschen mit Anschlußbohrungen,
  • auswechselbaren, schräg gestellten Klappentrichtern mit gefräster Dichtkante, aufgeschweißten Lagerkonsolen.
  • Stahlklappen mit Gewichten belastet
  • Klappenwellen mit Stopfbuchsabdichtungen und in wartungsfreien
  • Flanschlagern gelagert
  • Klappenhebel mit wartungsfreien Laufrollen.
  • Antriebskurvenscheibe kompl. mit Nabe, Nut und Feststellschaube.

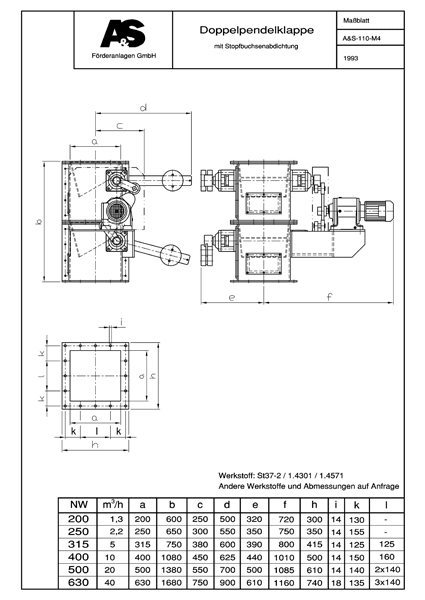

Maßzeichnung <
