300 mm bis 2000 mm Gurtbreite

Muldengurtförderer im wesentlichen bestehend aus:

  • Spannstation 2% vom Achsabstand als Spannweg, Spannspindeln aus Trapezgewinde
  • Spannschlitten Spannlager mit Pendelkugellager
  • Spanntrommel ballig gedreht und mit Spannwelle versehen.

Aufgabeschurre aus Stahlblech mit :verstellbarer Gummilippe
Gummischürze Deckelblech verschraubt

Bandgerüst in U-Stahlkonstruktion kompl. mit:

  • erforderlichen Queraussteifungen
  • verschraubte Bandstützen aus U-Stahlkonstruktion mit Queraussteifungen

Antriebsstation mit Eintrommel-Kopfantrieb :

  • Antriebskonsole aus stabiler U-Stahlkonstruktion
  • Antriebstrommel ballig gedreht mit Rautengummierung
  • Antriebwelle mit Stehlagergehäuse und Pendelrollenlager
  • im Obertrum 2 oder 3-teiligen Tragrollenstationen mit Spezialabdichtung
  • Fördergurt als Mehrlagengummigurt, EP-Qualität mit 12-facher Sicherheit
  • Antrieb über Getriebemotor

Zubehör bestehend aus:

  • 1 Stck. Innengurtreiniger als Pflugabstreifer
  • 1 Stck. Außengurtreiniger als Pendelabstreifer, gewichtsbelastet und mit Gummilippe
  • 1 Stck. Reißleinenschalter kompl. mit Reißleine und Umlenkung für zweiseitige Not-Ausschaltung

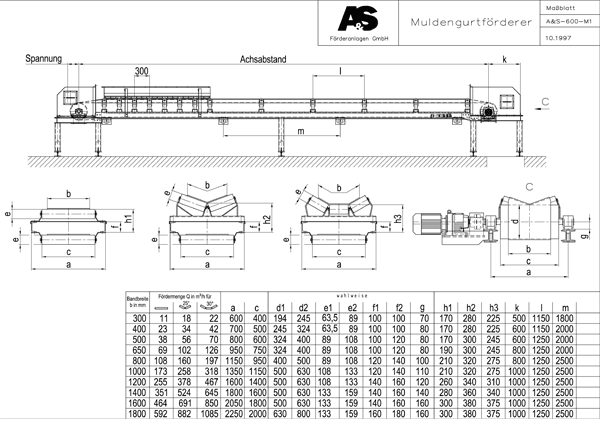

Maßzeichnung <


Weitere Bilder:

Muldengurtförderer

Muldengurtförderer
