Absperrschieber

Die A&S Absperrschieber im wesentlichen bestehend aus:

Gehäuse in stabiler U-Stahlkonstruktion mit:

• Schieberführungen – Ausfallschlitzen,
• Leitblechen – Anschlußbohrungen,
• nachstellbaren Stopfbuchsendichtungen in umlaufender Ausführung,
• Schieberblech mit Trapezgewindemutter,
• Trapezgewindespindel mit Gleitlager,
• Antrieb über Handrad, Kettenrad mit Rundgliederkette,
• Getriebemotor oder Pneumatikzylinder

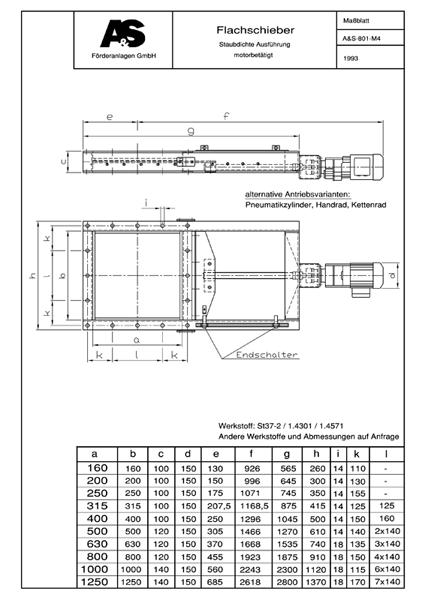

> Maßzeichnung <

Weitere Bilder:

Absperrschieber pneumatisch

Absperrschieber Handrad
