Trogförderschnecken, Rohrförderschnecken

Förderschnecken bestehend aus:

• Schneckentrog gekantet oder Schneckenrohr an den Stirnseiten mit Flachstahlflanschen versehen.
• Endschild mit aufgeschweißter Konsole für die Außenlageraufnahme.
• Antriebsschild mit aufgeschweißten Konsolen für die Verlagerung von Antrieb und Außenlager.
• Außenlager als Stehlagergehäuse mit Präzisionswälzlagern, ALTERNATIV mit Flanschlagern.
• Schneckenbaum aus starkwandigem Siederohr in freitragender Ausführung mit aufgeschweißten Schneckenflügeln.
• Stopfbuchsen mit Packungen, Aramid (Kevlar) Fasern diagonal geflochten
  mit PTFE und Schmiermittel imprägniert, als Abdichtung der End-/bzw.  Antriebsschilddurchgänge.

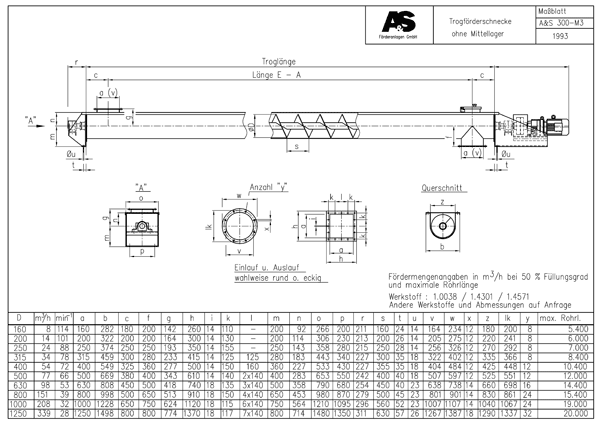

> Maßzeichnung – Download <



Weitere Bilder:
